체분석 시험 방법

1. 시험 개요 및 목적

• 개요 및 목적 :200번체를 통과하지 모하는 입자 즉, 입경이 0.075mm 이상인 토립자에 대하여는 체분석으로 입자의 크기에 따른 분포상태를 알 수 있다.
• 토립자의 크기가 체눈의 크기보다 작으면 통과하고 크면 체에 잔류하게 되는 원리를 이용하여 각 체에 남아있는 흙의 무게를 저울로 측정하여 체눈의 크기 에 따라 정리하여 가적통과율을 계산하면 입도분포곡선을 그릴 수 있다.
• 입도분포곡선으로부터 입도분포 상태에 따라 흙을 분류하고 흙의 명칭을 부여 할 수 있다.

2. 시험 준비물

•  #4,#10,#60,#100,#200체, 시료, 정밀 저울

체분석 시험도구



3. 시험 방법 및 순서

• 시료의 무게를 측정 한다.
  • 시료의 무게 측정 = 시료+팬의 무게 = 960-293 = 667g

• 시료를 표준체에 넣고 흔든다.

• 각 체에 남은 시료(모래) 의 무게를 잰다.

#4번 체 무게 및 시료 무게

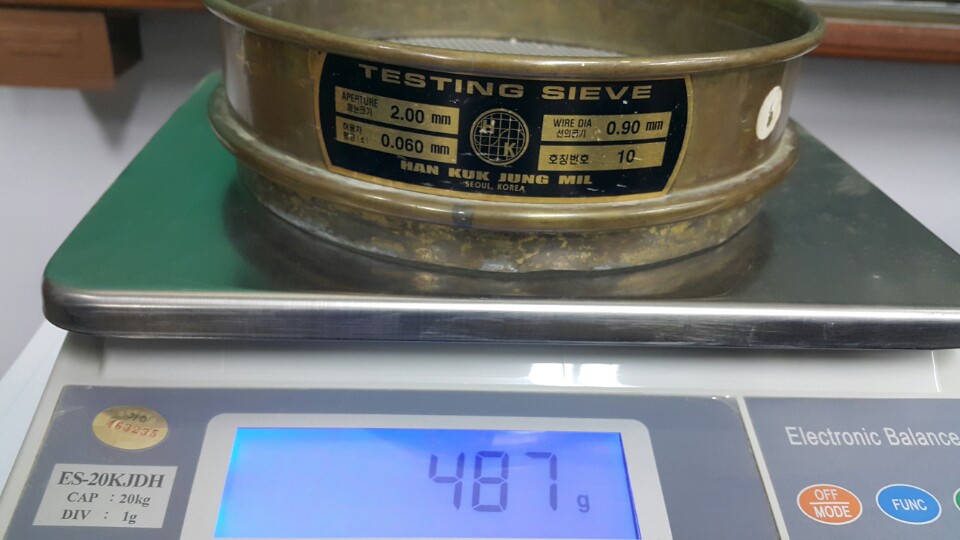

#10번 체 무게 및 시료무게

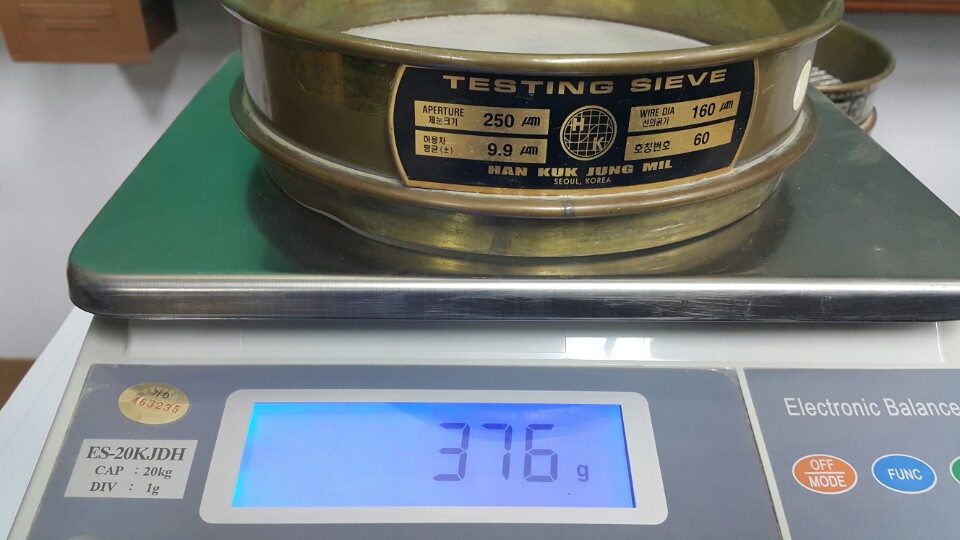

#60번 체 무게 및 시료 무게

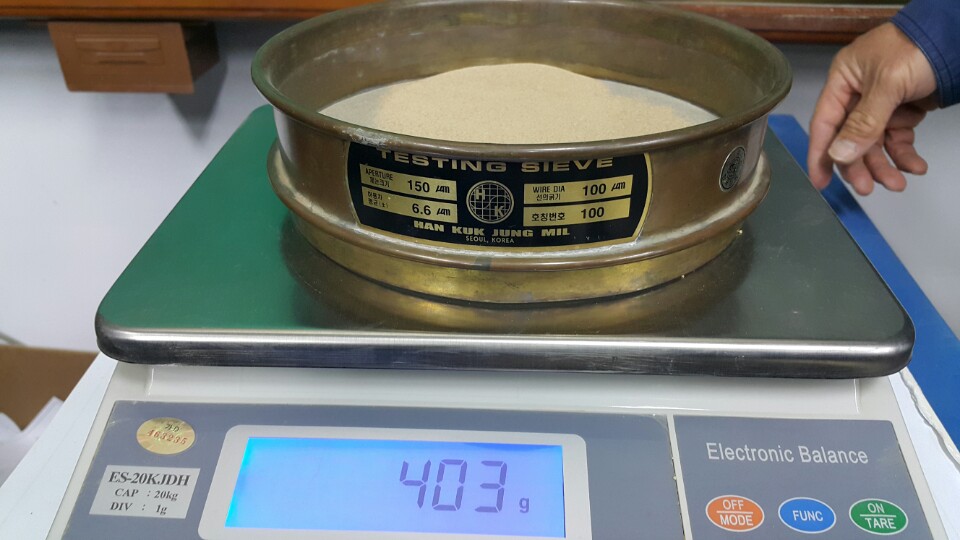

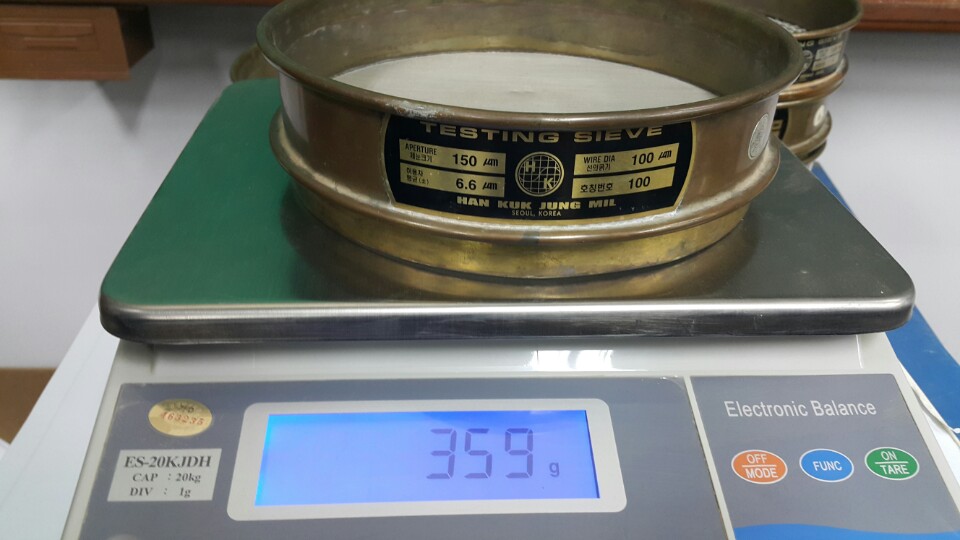

#100번 체 무게 및 시료 무게

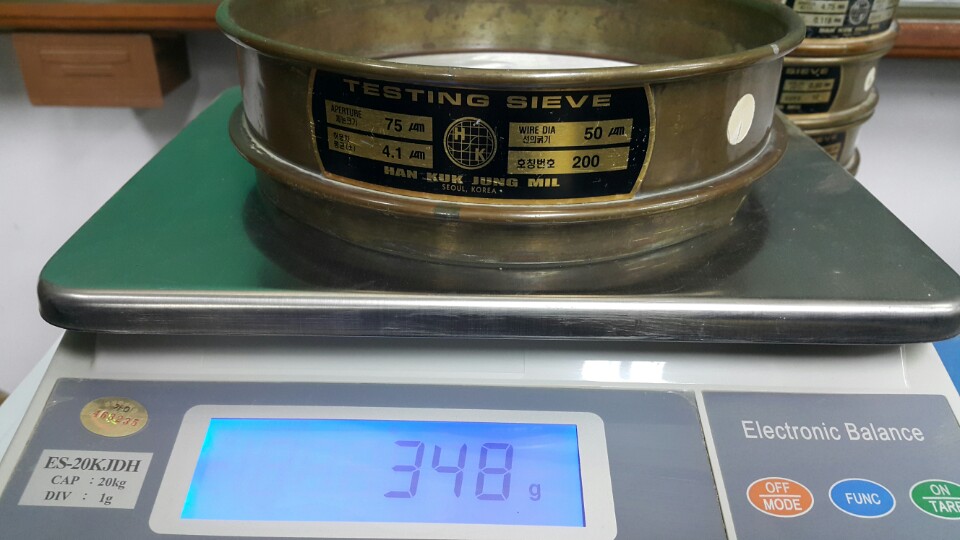

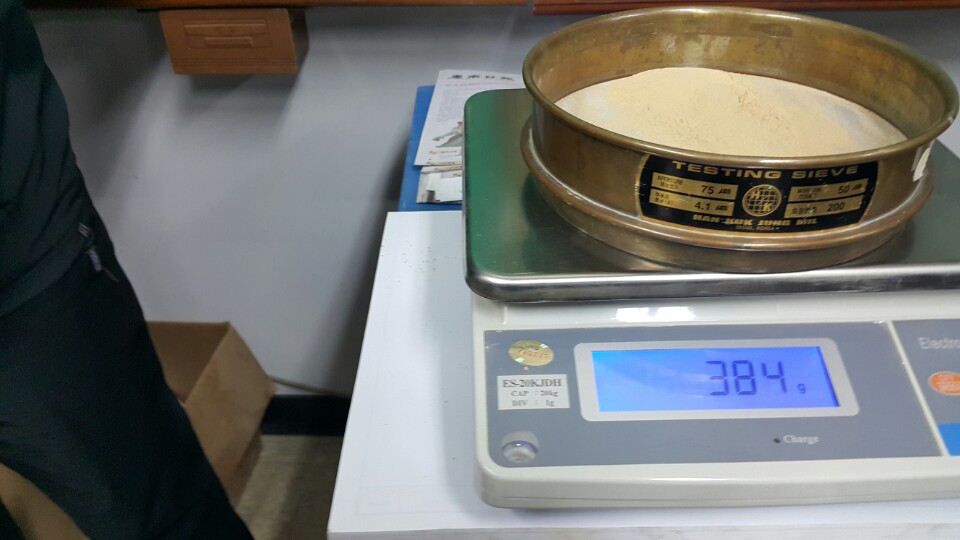

#200번 체 무게 및 시료 무게

• 각 체에 남은 시료의 무게
  • - 4번체 : 562-528 = 34g
  • - 10번체 : 588-487 = 101g
  • - 60번체 : 807-376 = 431g
  • - 100번체 : 403-359 = 44g
  • - 200번체 : 384-348 = 35g
  •  200번체 통과분 : 314-293 = 21g

4. 시험의 결과

•  시험의 결과
  • 시험에서 도출 된 결과를 살펴보면, 각 체에 남은 시료의 무게
    • - 4번체 : 562-528 = 34g
    • - 10번체 : 588-487 = 101g
    • - 60번체 : 807-376 = 431g
    • - 100번체 : 403-359 = 44g
    • - 200번체 : 384-348 = 35g
    • - 200번체 통과분(pan) : 314-293 = 21g
• 가적 통과율 계산

체 번호	직 경(mm)	잔류중량(g)	잔유율(%)	가적 잔류율(%)	가적 통과율(%)
#4	4.75	34	5.10	5.10	100
#10	2.0	101	15.24	20.34	79.66
#60	0.25	431	64.71	85.05	14.95
#100	0.15	44	6.7	91.75	8.25
#200	0.075	34	5.10	96.85	3.15
pan	0	21	3.15	100	0
